Las líneas de envasado de volumen medio a alto se enfrentan a un cuello de botella específico: trasladar contenedores de un almacenamiento a granel desorganizado a una alimentación orientada y sincronizada para el procesamiento posterior. Volcar contenedores en una tolva los deja en alineaciones aleatorias. Ponerlos en posición vertical y espaciados correctamente sin ralentizar el llenado requiere un control mecánico preciso.
El rango de volúmenes de 100 a 1000 ml presenta un desafío de ingeniería único. Las instalaciones deben equilibrar el rendimiento de alta velocidad con la realidad física de manejar diferentes geometrías. Puede utilizar tamaños de viaje de 100 ml en el primer turno y contenedores a granel de 1000 ml en el segundo. Los esfuerzos de sostenibilidad de la industria de bebidas también introducen materiales frágiles, como el PET ultraligero de 9,0 gramos, que se aplasta fácilmente bajo presión.
Para solucionar esto, en operaciones se integra un clasificador de botellas de plástico . Evaluaremos estos sistemas en función del tamaño, las botellas por minuto en estado estable, la confiabilidad de la orientación y la eficiencia del cambio.
Compensación entre velocidad y estabilidad: la velocidad nominal máxima (BPM) es secundaria a la velocidad operativa en estado estable; El PET liviano requiere un manejo especializado y de bajo impacto para evitar el aplastamiento a altas velocidades.
Economía del cambio: Una verdadera máquina clasificadora de botellas de varios tamaños debe ofrecer cambios rápidos o sin herramientas para que ejecutar lotes de 100 ml y 1000 ml en la misma línea sea económicamente viable.
Restricciones de espacio: Los posicionadores rotativos y lineales ofrecen diferentes relaciones espacio-salida; El diseño de las instalaciones y la integración de las tolvas a granel dictan el tipo de máquina viable tanto como lo hacen los objetivos de producción.
Preparación para la integración: el valor de un posicionador depende de su capacidad para transferir sin problemas a transportadores aéreos posteriores o bloques de llenado sin causar microparadas.

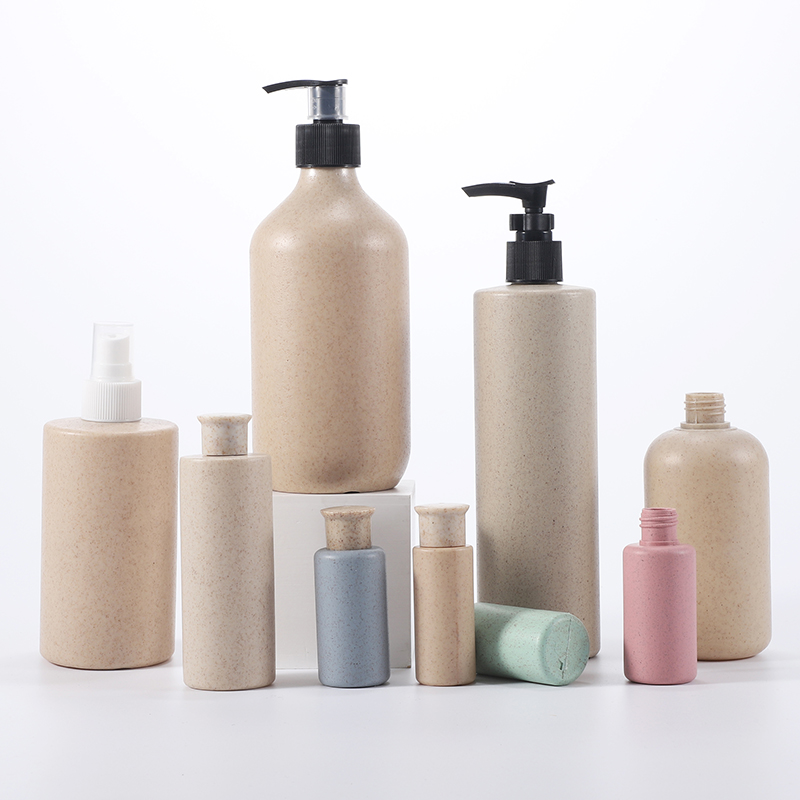

La manipulación de contenedores en un rango de volumen de 10x requiere un control mecánico preciso. Las diferencias físicas en el centro de gravedad y masa entre una botella de cuidado personal de 100 ml y una botella de bebida o producto químico de 1000 ml dictan cómo debe interactuar la máquina con el plástico. Una botella de 100 ml es generalmente densa y compacta. Cae rápidamente en los canales de clasificación y se levanta con una fuerza mínima. Una botella de 1000 ml posee una superficie mucho mayor y un centro de gravedad más alto. Es propenso a volcarse si el transportador acelera demasiado rápido o si los ganchos de clasificación aplican una presión desigual.
Cuando una botella vacía de 1000 ml avanza por una línea de alta velocidad, actúa como una vela. Incluso pequeñas corrientes de aire procedentes de ventiladores de refrigeración cercanos o ligeras vibraciones del motor de accionamiento del transportador pueden desestabilizarlo. El mecanismo de clasificación debe tener en cuenta esta inestabilidad manteniendo un contacto continuo con la botella hasta que se entregue de forma segura a la siguiente fase de la máquina.
Atributo del contenedor | Dinámica de la botella de 100 ml | Dinámica de la botella de 1000 ml | Requisito de manejo |
|---|---|---|---|
Centro de gravedad | Bajo y estable | Alto y propenso a volcarse | Cinturones de agarre lateral ajustables o rieles guía profundos |
Área de superficie | Mínimo | Grande (susceptible a las corrientes de aire) | Transportadores por vacío para estabilización de la salida |
Espesor de la pared | Generalmente rígido | A menudo de paredes delgadas y flexibles. | Puntos de contacto de baja fricción para evitar aplastamientos. |
Ajuste del canal de clasificación | Cae rápidamente | Requiere mayor tiempo de asentamiento | Control de velocidad variable en el disco clasificador. |
Muchas instalaciones intentan utilizar máquinas de rango ultra amplio que afirman capacidades desde 10 ml hasta 10 l. Estos sistemas a menudo comprometen la estabilidad mecánica. El recipiente de clasificación, los rieles guía y los mecanismos de expulsión simplemente no pueden mantener tolerancias estrictas en una disparidad de tamaño tan enorme. Por el contrario, un clasificador de botellas de plástico exclusivo de 100 a 1000 ml se centra en el rango medio. Esto produce una mejor confiabilidad en estado estable y menos compromisos mecánicos. Las herramientas coinciden con la curvatura específica y la distribución de peso de los contenedores de tamaño mediano, lo que reduce la probabilidad de atascos.
El cambio de la industria hacia envases sostenibles complica aún más la clasificación. Modernas instalaciones procesan botellas de PET, HDPE, PP, PS (poliestireno) y PVC de paredes delgadas. Estos materiales son muy susceptibles a raspaduras, abolladuras o atascos en las tolvas de clasificación a granel heredadas. Cuando una carga pesada de plástico a granel se deposita en una tolva tradicional, el peso de la pila puede aplastar las botellas de PET ultraligeras de 9,0 gramos que se encuentran en el fondo. El mecanismo de clasificación debe separar estos frágiles contenedores sin aplicar excesiva fricción o fuerza de sujeción.
Una implementación exitosa cumple con criterios estrictos. Debería esperar las siguientes métricas de rendimiento durante una ejecución de producción estándar:
Precisión de orientación superior al 99,5 % en todos los formatos de botella.
Una tasa de rechazo inferior al 0,5 %, con botellas rechazadas recirculadas automáticamente sin intervención del operador.
Los cambios de formato entre los tamaños de 100 ml y 1000 ml se completan en menos de 15 minutos.
Cero daños estéticos, incluidos desgastes, rayones o deformaciones del anillo del cuello.
Espaciado e inclinación consistentes en el transportador de salida para evitar atascos de llenado aguas abajo.
Los fabricantes suelen anunciar una velocidad teórica máxima. Este número representa el límite absoluto que la máquina puede alcanzar en perfectas condiciones con el formato de botella más sencillo. La velocidad garantizada en estado estable es la métrica que realmente importa. La velocidad en estado estacionario tiene en cuenta variables del mundo real, como fluctuaciones menores en la presión del aire, ligeras variaciones en el moldeado de la botella y el reabastecimiento continuo de la tolva a granel.
El volumen de la botella impacta directamente en esta velocidad. Una máquina puede limpiar fácilmente 300 botellas por minuto (BPM) cuando procesa botellas de 100 ml. Esos contenedores más pequeños ocupan menos espacio físico en el recipiente de clasificación, lo que permite procesar más unidades por rotación. Cuando cambia a botellas de 1000 ml, esa misma máquina podría bajar a 120 BPM. El mayor tamaño físico de la botella de 1000 ml limita la cantidad que puede caber en los canales de clasificación simultáneamente.

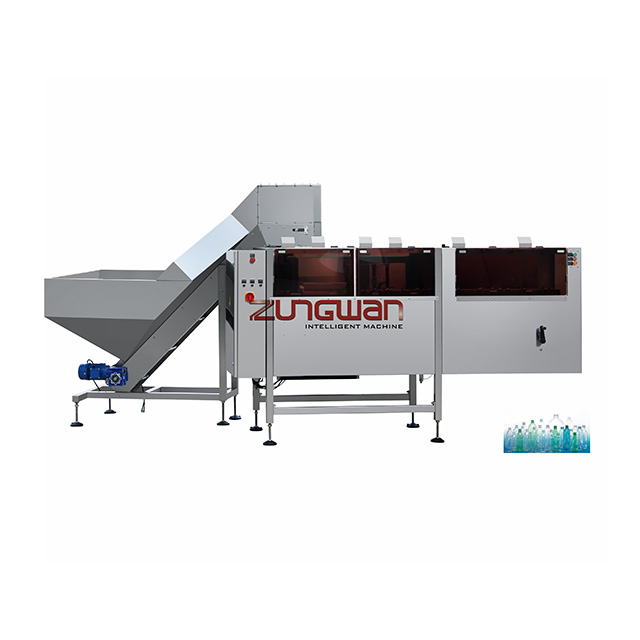

El elevador de suministro a granel y la tolva de alta capacidad desempeñan un papel fundamental para mantener una velocidad constante. El procesamiento de grandes cantidades de plástico a granel requiere velocidades de alimentación sincronizadas del elevador. Si el elevador con tacos funciona demasiado lento, priva al clasificador y provoca que la producción disminuya. Si funciona demasiado rápido, llena demasiado el disco, lo que provoca atascos y botellas aplastadas. Los sistemas avanzados utilizan fotocélulas y sensores ultrasónicos en el recipiente de clasificación para comunicarse con el accionamiento del ascensor a través de un circuito de control PID. Si el sensor detecta que la taza está llena solo al 30%, el variador de frecuencia (VFD) acelera el motor del elevador. Si el recipiente alcanza el 80% de su capacidad, el motor se desacelera. Esto evita el efecto cascada en el que demasiadas botellas chocan contra el recipiente a la vez.
El espacio es un activo premium en cualquier instalación de embalaje. Debe tener en cuenta la unidad descifradora central, la tolva a granel y el transportador de salida. La tolva a granel a menudo ocupa más metros cuadrados que el propio clasificador. Un recipiente giratorio estándar puede requerir un espacio de 4x4 pies, pero la tolva y el elevador que lo acompañan pueden requerir fácilmente 6x8 pies adicionales.
La utilización del espacio vertical ofrece una manera de ahorrar espacio. Algunas tolvas cuentan con un elevador con una inclinación pronunciada que empuja el volumen de almacenamiento hacia arriba en lugar de hacia afuera. Sin embargo, esto requiere suficiente espacio libre en el techo y hace que la carga de la tolva sea un poco más compleja, requiriendo a menudo un mecanismo de descarga secundario. Los diseños horizontales distribuyen el equipo, lo que requiere más espacio en el piso pero ofrece un acceso más fácil para que los operadores arrojen grandes cantidades de botellas vacías directamente al contenedor.
Los sistemas monobloque compactos todo en uno integran el posicionador directamente con la llenadora. Estos ahorran mucho espacio y eliminan la necesidad de largos transportadores de acumulación. Las configuraciones modulares requieren espacios más grandes pero ofrecen claras ventajas. Ofrecen un acceso de mantenimiento más fácil, permiten mayores capacidades de almacenamiento a granel y proporcionan una zona de amortiguamiento entre el posicionador y el llenador para absorber fallas menores sin detener toda la línea.
La precisión de la orientación depende en gran medida de la geometría de la botella. Las botellas simétricas, al igual que los cilindros estándar, sólo necesitan estar en posición vertical. Las botellas asimétricas, como los pulverizadores con gatillo o las botellas con cuello desplazado, requieren una orientación secundaria. La máquina no sólo debe levantarlos sino también girarlos para que el panel frontal mire en la dirección correcta para etiquetar.
Una máquina de orientación de botellas de plástico redondas normalmente depende de la fuerza centrífuga. A medida que el disco central gira, las botellas empujan hacia el borde exterior, donde ganchos mecánicos o canales moldeados atrapan la base más pesada, permitiendo que el cuello más liviano se balancee hacia arriba. Los sistemas diseñados para perfiles complejos, como botellas cuadradas, ovaladas o rectangulares, suelen utilizar una serie de correas y sensores ópticos para identificar la posición de la botella y manipularla en consecuencia.
Los posicionadores automáticos de botellas de plástico modernos manejan botellas desalineadas sin detener la línea. Si una botella no se sostiene correctamente, la máquina no falla. En su lugar, utiliza bucles de recirculación automática o expulsión de chorro de aire dirigida. Un sensor detecta la botella caída en la salida y una rápida ráfaga de aire comprimido la devuelve al recipiente de clasificación o al contenedor de rechazo, lo que permite que el resto de la línea continúe sin interrupciones. La sincronización de estos chorros de aire se calibra en milisegundos para garantizar que solo se expulse la botella caída mientras que las botellas verticales pasan de manera segura.
La selección de la arquitectura correcta para una máquina clasificadora de botellas de varios tamaños depende completamente de su combinación de productos. Los diferentes enfoques mecánicos ofrecen distintas ventajas según la forma de la botella, el material y la velocidad requerida.
Los posicionadores rotativos utilizan un disco central giratorio. Las botellas caen desde la tolva a granel sobre este disco de forma desordenada. La fuerza centrífuga empuja las botellas hacia el borde exterior del recipiente. Aquí entran en canales de selección específicos que sólo aceptan botellas en orientación longitudinal. Luego, los brazos o ganchos limpiadores mecánicos atrapan la base de la botella, utilizando la gravedad y el impulso hacia adelante para girar el cuello hacia arriba, dejando caer la botella sobre el transportador de salida.
Estos sistemas son la mejor opción para aplicaciones de alta velocidad que ejecutan predominantemente botellas redondas o cilíndricas simples. Las líneas de bebidas que procesan botellas de agua de PET livianas dependen en gran medida de sistemas rotativos porque pueden lograr un rendimiento masivo. Las guías internas suelen estar hechas de plástico UHMW (peso molecular ultraalto) para reducir la fricción y evitar rayones.
Sin embargo, los sistemas rotativos tienen limitaciones. Pueden ser agresivos con botellas muy livianas si la velocidad de rotación y las tolerancias del canal no están calibradas adecuadamente. La fricción del disco giratorio puede rayar los plásticos transparentes. Además, las piezas de cambio son estrictamente necesarias cuando se cambia entre diámetros de botella drásticamente diferentes, como al cambiar de un recipiente de 100 ml a uno de 1000 ml. Cambiar estas pesadas guías de plástico o metal lleva tiempo y requiere espacio de almacenamiento dedicado para las herramientas no utilizadas.
Los posicionadores lineales adoptan un enfoque completamente diferente. Utilizan una serie de correas móviles que funcionan a velocidades diferenciales. Las botellas caen desde un ascensor hasta una cinta de alineación primaria que las obliga a formar una sola fila, quedando planas. Luego pasan por cinturones laterales opuestos. Estas correas sujetan la botella y utilizan ganchos mecánicos o velocidades variables de la correa para mantener la botella en posición vertical a medida que avanza.
Esta arquitectura es muy versátil. Es la mejor opción para líneas que requieren cambios frecuentes entre formas complejas (como óvalos, matraces, recipientes rectangulares y pulverizadores con gatillo) en distintos materiales como HDPE, PP y PVC. Los cinturones de agarre lateral se pueden ajustar hacia adentro o hacia afuera usando simples manivelas para adaptarse a diferentes anchos de botellas.
La principal limitación es la velocidad. Los sistemas lineales generalmente tienen velocidades máximas más bajas en comparación con los sistemas rotativos. También requieren una calibración precisa de la tensión de la correa y una gestión del coeficiente de fricción. La clasificación de durómetro de las correas de caucho es fundamental. Si la goma es demasiado dura, resbala sobre el plástico liso. Si es demasiado blando, se desgasta rápidamente y requiere reemplazo frecuente.
Los posicionadores robóticos representan el nivel más avanzado de tecnología de clasificación. Estos sistemas combinan robots Delta con sistemas de visión 3D. El elevador a granel descarga las botellas sobre un transportador ancho y plano. El sistema de visión escanea el transportador, identificando la posición y orientación exacta de cada botella. A continuación, los robots Delta recogen las botellas directamente de la cinta y las colocan en posición perfectamente vertical en la cinta de salida.
Esta es la mejor opción para requisitos de cero desgastes, materiales altamente frágiles y líneas extremas de múltiples formatos. Al no existir canales de clasificación mecánicos ni discos giratorios, las botellas nunca rozan entre sí ni contra las paredes de la máquina. Los cambios mecánicos prácticamente se eliminan; cambiar de 100 ml a 1000 ml es simplemente un cambio de receta de software en la HMI.
Las limitaciones incluyen una huella más grande para aplicaciones de alta velocidad. El rendimiento por brazo robótico es menor en comparación con los sistemas giratorios mecánicos. Para lograr altas velocidades, es necesario instalar varios brazos robóticos en serie, lo que aumenta la longitud total de la máquina. También se requiere una iluminación adecuada para que el sistema de visión detecte con precisión las botellas de PET transparentes en el fondo de la cinta transportadora.
Tipo de arquitectura | Mecanismo primario | Las mejores geometrías de botellas | Método de cambio | Potencial de rendimiento |
|---|---|---|---|---|
Rotativo / Centrífugo | Disco giratorio y fuerza centrífuga | Cilindros redondos y sencillos. | Piezas de formato / Guías mecánicas | Muy alto (300+ BPM) |
Lineal / Correa | Correas y ganchos de velocidad diferencial | Óvalos, cuadrados, asimétricos. | Ajustes manual o motorizados. | Medio a alto (100-200 BPM) |
Robótica / Visión | Robots Delta y cámaras 3D | Altamente frágil, complejo, de alta mezcla. | Receta de software (sin herramientas) | Mediano (escalas con recuento de brazos) |
Cuando se ejecuta una línea que maneja botellas de 100 ml y 1000 ml, el tiempo de cambio dicta la eficiencia operativa. Los cambios mecánicos requieren mano de obra y dan como resultado una pérdida de tiempo de producción. Si una máquina rotativa tarda 45 minutos en cambiar las guías del tazón y los rieles de salida, se pierden cientos de productos potencialmente empaquetados durante ese período.
Para mitigar este tiempo de inactividad, los posicionadores modernos incorporan características específicas. Los ajustes sin herramientas permiten a los operadores intercambiar piezas utilizando palancas de liberación rápida en lugar de llaves. Los cambios automáticos motorizados utilizan recetas HMI; el operador selecciona la botella de 1000 ml en la pantalla y los servomotores ensanchan automáticamente los rieles guía hasta el milímetro exacto requerido. Las piezas de formato codificadas por colores garantizan que los operadores no mezclen accidentalmente guías de 100 ml con guías de 500 ml, lo que evita accidentes catastróficos durante el arranque.
Un procedimiento de cambio estándar optimizado debe seguir estos pasos:
Active los protocolos de bloqueo/etiquetado (LOTO) en la desconexión de alimentación principal.
Purgue todas las botellas de 100 ml restantes de la tolva de granel y del recipiente de clasificación.
Suelte las abrazaderas sin herramientas y retire las guías del recipiente de UHMW de 100 ml.
Instale las guías del recipiente de 1000 ml codificadas por colores y bloquee las abrazaderas.
Ajuste los rieles laterales del transportador de salida a la especificación más amplia de 1000 ml.
Seleccione la receta de 1000 ml en la HMI para ajustar automáticamente las velocidades de alimentación del elevador.
Ejecute un lote de prueba de 10 botellas para verificar la precisión de la orientación antes de reanudar la producción completa.
Los posicionadores soportan tensiones mecánicas continuas. Los componentes de alto desgaste incluyen las correas de agarre laterales en las máquinas lineales, los ganchos de goma en las máquinas rotativas y las válvulas neumáticas utilizadas para la expulsión. Estas piezas requieren inspección y reemplazo regulares para mantener una velocidad estable.
Los posicionadores neumáticos pesados conllevan un consumo oculto de aire comprimido. Los chorros de aire utilizados para orientar o rechazar las botellas funcionan constantemente. Si el suministro de aire de la planta fluctúa, la precisión del posicionador disminuirá. La actualización a expulsión mecánica o orientación servoaccionada reduce la dependencia del compresor de aire de la planta.
El acceso al saneamiento es fundamental, especialmente en entornos farmacéuticos o alimentarios. La máquina debe tener una construcción de bastidor abierto. Los operadores necesitan un acceso claro para limpiar el recipiente de clasificación, limpiar debajo de las cintas y eliminar el polvo plástico generado por el roce de las botellas contra las guías.
Intervalo de mantenimiento | Componente | Acción requerida |
|---|---|---|
A diario | Sensores fotoeléctricos | Limpie las lentes del polvo plástico para garantizar un control preciso de la alimentación del elevador. |
Semanalmente | Cinturones lineales con agarre lateral | Verifique la tensión de la correa e inspeccione la goma en busca de vidriado o desgaste excesivo. |
Mensual | Eyectores neumáticos | Verifique los reguladores de presión de aire y drene las trampas de humedad. |
Trimestral | Cojinetes de accionamiento principal giratorio | Aplique grasa de calidad alimentaria a los accesorios zerk del eje central. |
El posicionador no funciona de forma aislada. El punto crítico de transferencia ocurre cuando se mueve la botella desde la salida del posicionador al equipo posterior. Dependiendo de la línea, podría ser un transportador por vacío, un sistema de disco o directamente en un monobloque de llenado.
Si el traspaso es brusco, las botellas se volcarán, provocando un atasco en la entrada del llenador. Los transportadores por vacío ayudan a estabilizar las botellas de PET livianas empujándolas hacia abajo contra la cinta. Las placas de transición entre la salida del posicionador y el transportador posterior deben estar perfectamente niveladas. Incluso una diferencia de altura de un milímetro puede hacer tropezar una botella de 1000 ml.
Las zonas de acumulación son absolutamente necesarias. Debe tener una reserva de espacio en el transportador entre el clasificador y el llenador. Esta acumulación evita que microparadas menores del posicionador caigan en cascada a lo largo de la línea y detengan el llenado. Si el clasificador rechaza una sola botella desalineada, la zona de acumulación alimenta el llenador hasta que el clasificador la alcanza.
Programe una prueba de aceptación en fábrica (FAT) utilizando su botella de PET de 9,0 g más liviana y su contenedor más pequeño de 100 ml para verificar las velocidades estables antes de finalizar la selección del equipo.
Audite el espacio del piso y la altura del techo de sus instalaciones para determinar si un elevador inclinado vertical o una tolva horizontal se adapta mejor a su diseño.
Evalúe su combinación de productos específica para decidir entre un sistema rotativo para botellas redondas de alta velocidad o un sistema lineal para formas asimétricas complejas.
Especifique mecanismos de cambio sin herramientas y piezas de formato codificadas por colores en los requisitos de su equipo para minimizar el tiempo de inactividad entre lotes de 100 ml y 1000 ml.
Asegúrese de que el diseño de su línea incluya suficiente acumulación de transportador de vacío entre el posicionador y el llenador para absorber las microobstrucciones.
R: La velocidad promedio oscila entre 50 y más de 300 botellas por minuto. La velocidad aumenta inversamente con el tamaño de la botella. Una máquina puede procesar botellas redondas de 100 ml a 300 BPM, pero bajar a 100 BPM cuando manipula contenedores asimétricos de 1000 ml debido a limitaciones de espacio en el recipiente de clasificación.
R: Sí. El manejo de esta amplia gama requiere canales de clasificación mecánicos ajustables, piezas de formato intercambiables o sistemas de visión robótica. Las máquinas dedicadas de rango medio funcionan mejor que las máquinas ultra anchas porque su geometría central está optimizada para contenedores de tamaño mediano.
R: Para proteger el PET de paredes delgadas, los posicionadores utilizan rieles guía UHMW de baja fricción, alimentación de elevador a granel sincronizada para evitar amontonamientos pesados y tensión precisa de la correa. Los sistemas robóticos eliminan por completo la clasificación mecánica, lo que garantiza que no haya raspaduras ni aplastamientos durante el proceso de orientación.
R: Los posicionadores rotativos utilizan un disco giratorio y fuerza centrífuga para organizar las botellas, lo que los hace ideales para contenedores redondos de alta velocidad. Los posicionadores lineales utilizan correas móviles a velocidades diferenciales para levantar las botellas, lo que ofrece una mayor versatilidad para formas complejas como óvalos y cuadrados.
R: Una tolva a granel almacena grandes cantidades de botellas desorganizadas y las introduce en el clasificador a un ritmo controlado. Evita que el mecanismo de clasificación se quede sin botellas o se abrume, lo que garantiza que la máquina mantenga una velocidad constante y estable sin atascarse.
